CRBH交叉滾子軸承

產品簡介

CRBH 型是內外圈一體、無安裝孔的高剛性交叉圓柱滾子軸承，滾子在 V 型滾道呈 90 交叉排列，可同時承受徑向力、雙向軸向力與傾覆力矩，適配內外圈均可旋轉、對

產品型號：CRBH型

更新時間：2026-01-02

廠商性質：私有

訪問量：

產品咨詢 18537903166

產品分類

tel-phone

18537903166

article

技術文章

詳細介紹在線留言

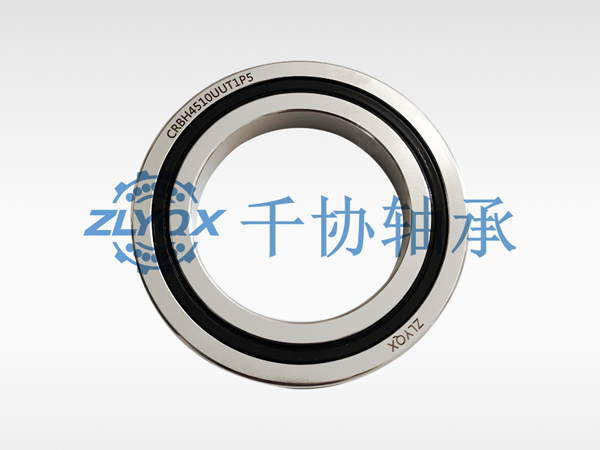

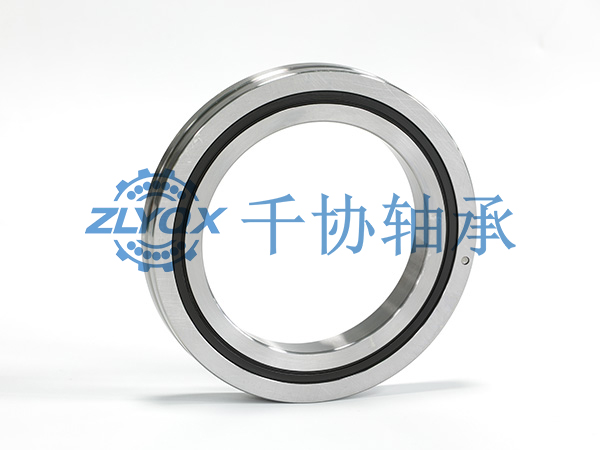

CRBH 型是內外圈一體、無安裝孔的高剛性交叉圓柱滾子軸承，滾子在 V 型滾道呈 90° 交叉排列，可同時承受徑向力、雙向軸向力與傾覆力矩，適配內外圈均可旋轉、對剛性與旋轉精度要求高的緊湊場景，是精密回轉機構的核心部件。

核心工藝與材質：滾子經精密磨削與尺寸分選，尺寸一致性高；滾道采用 GCr15/GCr15SiMn 軸承鋼淬硬處理，硬度達 HRC58-62，耐磨抗疲勞。保持架多為尼龍或黃銅，精準分隔滾子，降低摩擦與旋轉扭矩。內外圈一體加工無剖分，外圈帶滾子裝入口（裝配后封堵），安裝對性能影響小，可按需配雙端面密封（CRBH…UU），提升防塵防水能力，適配多工況。間隙可調整，預載狀態下仍能穩定實現高精度旋轉。

規格參數：

尺寸：內徑常見 30-400mm，如 CRBH3010（30×55×10mm）、CRBH30025A（300×360×25mm），薄壁設計，節省安裝空間。

精度：標準精度 P5/P4，高端可達 P2 級，旋轉精度優異。

潤滑：以脂潤滑為主，適配中低速、高剛性需求工況。

結構：分開式（CRBH…A）與雙密封式（CRBH…AUU）兩種主流類型。

核心優點：

高剛性：預載設計搭配交叉滾子結構，剛性較傳統軸承顯著提升，抗變形能力強。

高精度：內外圈一體結構，安裝誤差小，旋轉精度穩定，無滾子鎖死風險。

雙向適配：內外圈均可旋轉，適配更多傳動布局。

多向承載：?jiǎn)翁纵S承即可應對徑向、軸向與力矩負荷，簡化設備結構。

應用場景：廣泛用于工業機器人關節、機床旋轉臺、精密檢測設備、醫療影像設備、IC 制造裝置、通訊雷達等，適配各類需高精度回轉的緊湊空間場景。
